一 概述

本文介绍通过P5.js绘制常见的2D形状

编号 图形 函数
1 弧形 arc()
2 椭圆形 ellipse()
3 圆 circle()
4 直线 line()
5 点 point()
6 四角形 quad()
7 方形 rect()
8 方形 square()
9 三角形 triangle()

二 项目创建

2.1 通过VSCode插件创建P5.js项目

1
2
index.html
sketch.js

2.2 新建libs文件夹，并将p5.js 复制到libs目录下，并添加引用(index.html)

1
2
3
4
5
6
7
8
9
10
11
<!DOCTYPE html>
<html lang="en">
<head>
	<meta charset="utf-8">
	<title>p5demo</title>
    <script src="./libs/p5.js"></script>
</head>
<body>
	<script src="sketch.js"></script>
</body>
</html>

三 2D图形绘制—代码复制到draw函数

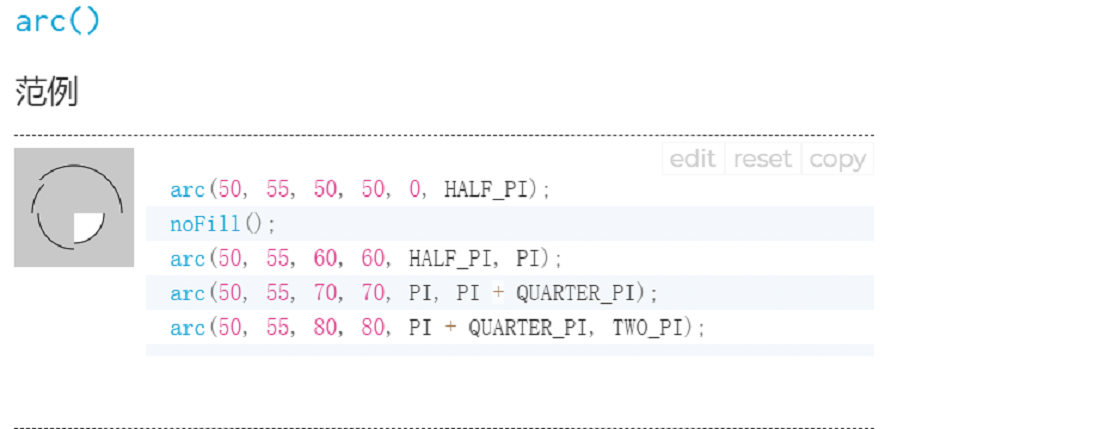

3.1 弧形—arc()

代码及预览

参数及说明

1
arc(x, y, w, h, start, stop, [mode], [detail])
参数 说明
x 数字：弧形的椭圆形的 x 坐标
y 数字：弧形的椭圆形的 y 坐标
w 数字：弧形的椭圆形的宽度
h 数字：弧形的椭圆形的高度
start 数字：弧形开始的角度，用弧度定义
stop 数字：弧形结束的角度，用弧度定义
mode 常数：可选参数用以定义弧形的画法，可用 CHORD、PIE 或 OPEN
detail 数字：WebGL模式的可选参数

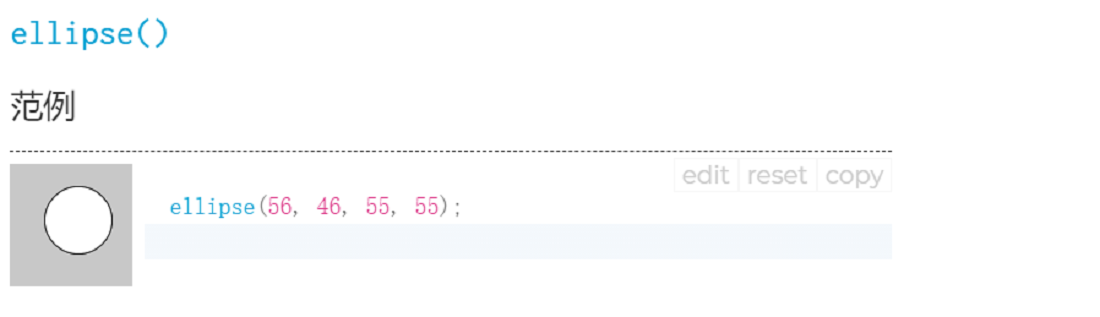

3.2 椭圆形—ellipse()

代码及预览

参数及说明

1
2
ellipse(x, y, w, [h])
ellipse(x, y, w, h, [detail])
参数 说明
x 数字：椭圆形的 x 坐标
y 数字：椭圆形的 y 坐标
w 数字：椭圆形的宽度
h 数字：椭圆形的高度
detail 整数：椭圆形的径向扇区数

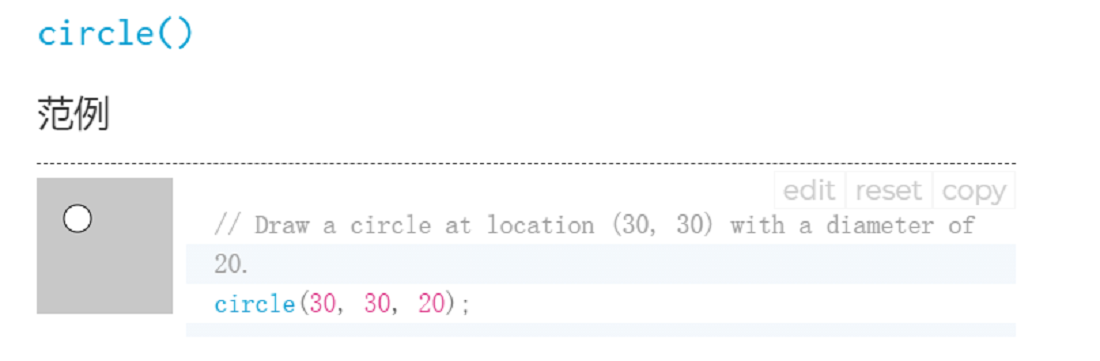

3.3 圆—circle()

代码及预览

参数及说明

1
circle(x, y, d)
参数 说明
x 数字：圆的 x 坐标
y 数字：圆的 y 坐标
d 数字：圆的直径

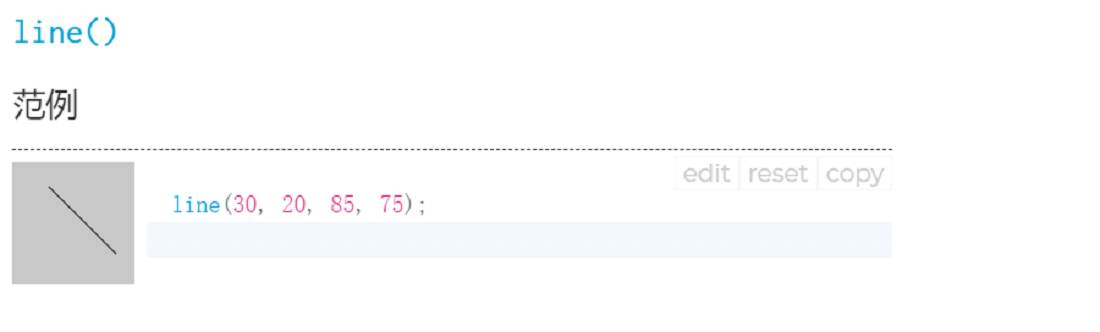

3.4 直线—line()

代码及预览

参数及说明

1
2
line(x1, y1, x2, y2)
line(x1, y1, z1, x2, y2, z2)
参数 说明
x1 数字：第一个点的 x 坐标
y1 数字：第一个点的 y 坐标
x2 数字：第二个点的 x 坐标
y2 数字：第二个点的 y坐标
z1 数字：第一个点的z 坐标
z2 数字：第二个点的 z 坐标

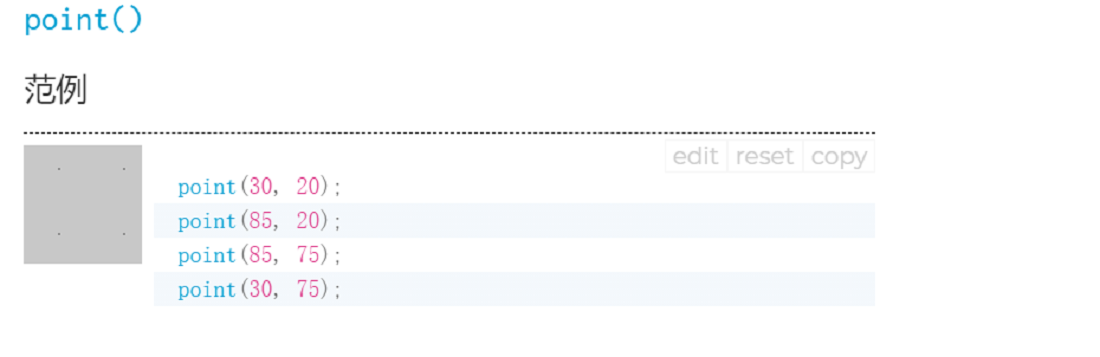

3.5 点—point()

代码及预览

参数及说明

1
point(x, y, [z])
参数 说明
x 数字：x 坐标
y 数字：y 坐标
z 数字：z 坐标（用于 WEBGL 模式）

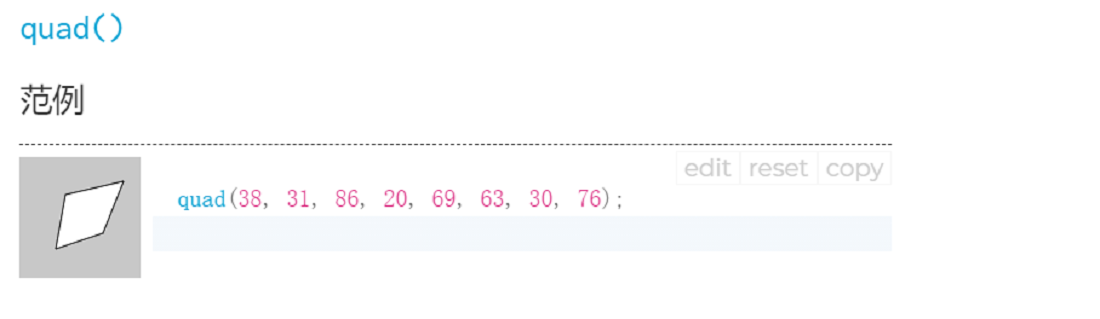

3.6 四角形—quad()

代码及预览

参数及说明

1
2
quad(x1, y1, x2, y2, x3, y3, x4, y4, [detailX], [detailY])
quad(x1, y1, z1, x2, y2, z2, x3, y3, z3, x4, y4, z4, [detailX], [detailY])
参数 说明
x1 数字：第一个点的 x 坐标
y1 数字：第一个点的 y 坐标
x2 数字：第二个点的 x 坐标
y2 数字：第二个点的 y坐标
x3 数字：第三个点的 x 坐标
y3 数字：第三个点的 y 坐标
x4 数字：第四个点的 x 坐标
y4 数字：第四个点的 y 坐标
z1 数字：第一个点的 z 坐标
z2 数字：第二个点的 z 坐标
z3 数字：第三个点的 z 坐标
z4 数字：第四个点的 z 坐标

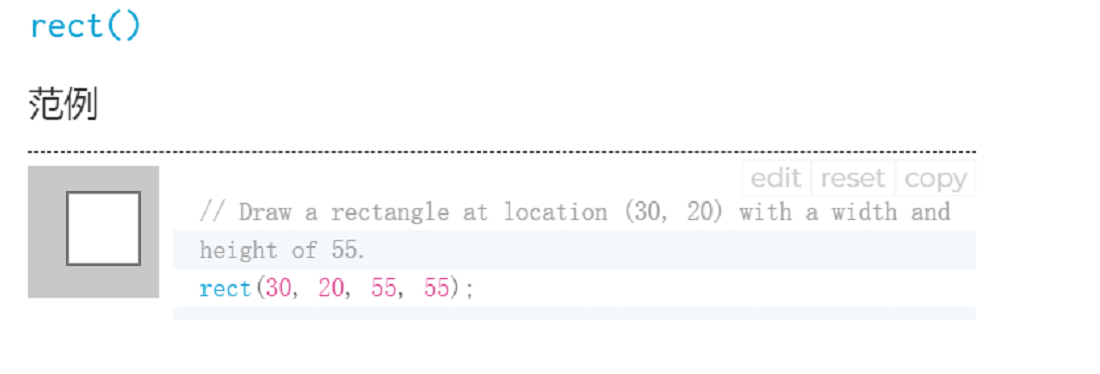

3.7 方形—rect()

代码及预览

参数及说明

1
2
rect(x, y, w, [h], [tl], [tr], [br], [bl])
rect(x, y, w, h, [detailX], [detailY])
参数 说明
x 数字：方形的 x 坐标
y 数字：方形的 y 坐标
w 数字：方形的宽度
h 数字：方形的高度
tl 数字：可选性左上角拐角半径值
tr 数字：可选性右上角拐角半径值
br 数字：可选性右下角拐角半径值
bl 数字：可选性左下角拐角半径值
detailX 整数：x 方向段数
detailY 整数：y 方向段数

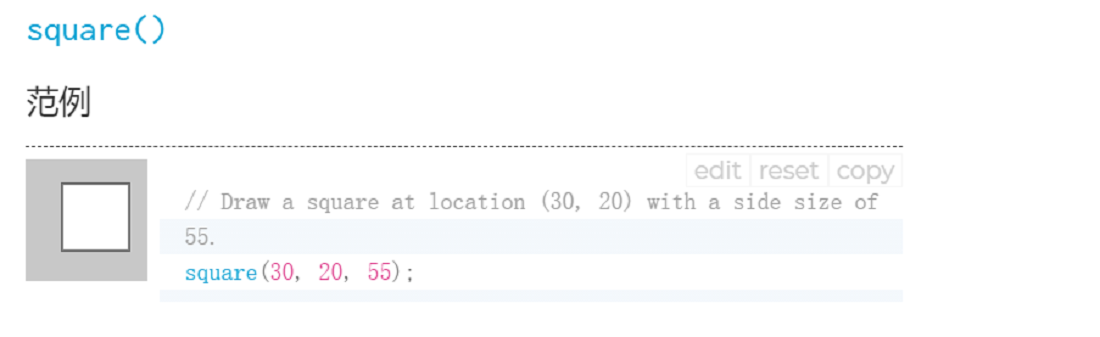

3.8 方形—square()

代码及预览

参数及说明

1
square(x, y, s, [tl], [tr], [br], [bl])
参数 说明
x 数字：方形的 x 坐标
y 数字：方形的 y 坐标
s 数字：方形的 尺寸
tl 数字：可选性左上角拐角半径值
tr 数字：可选性右上角拐角半径值
br 数字：可选性右下角拐角半径值
bl 数字：可选性左下角拐角半径值

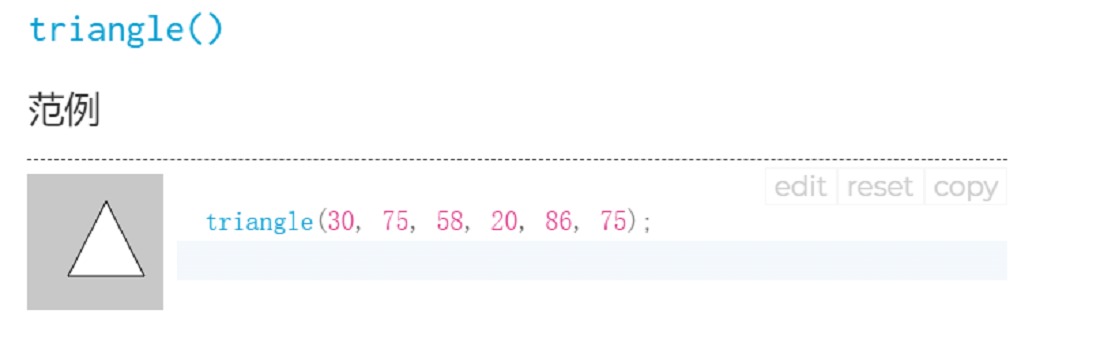

3.9 三角形—triangle()

代码及预览

参数及说明

1
triangle(x1, y1, x2, y2, x3, y3)
参数 说明
x1 数字：第一个点的 x 坐标
y1 数字：第一个点的 y 坐标
x2 数字：第二个点的 x 坐标
y2 数字：第二个点的 y 坐标
x3 数字：第三个点的 x 坐标
y3 数字：第三个点的 y 坐标
