数据结构与算法——第6章-树-二叉树的链式存储结构(6.4)

发表于 分类于 ， ， 阅读时长 ≈ 2 分钟

一 概述

1
2
3
4
1.二叉树的链式存储
2.二叉树的链式存储构成
3.示例代码
4.三叉链表

二 二叉树的链式存储

2.1 说明

1
2
上一节讲了二叉树的顺序存储，通过学习你会发现，其实二叉树并不适合用数组存储，
因为并不是每个二叉树都是完全二叉树，普通二叉树使用顺序表存储或多或多会存在空间浪费的现象。

2.2 二叉树的链式存储

本节我们学习二叉树的链式存储结构。

三 二叉树的链式存储构成

3.1 二叉树的链式存储示意图

1
2

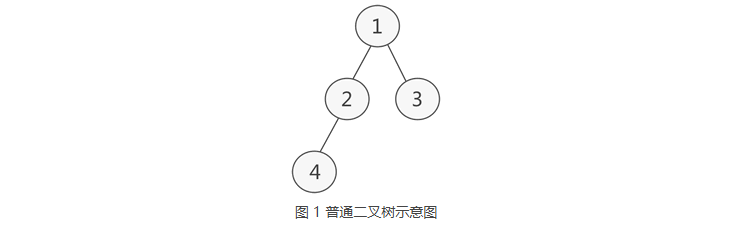

如图 1 所示，此为一棵普通的二叉树，若将其采用链式存储，则只需从树的根节点开始，将各个节点及其左右孩子使用链表存储即可。

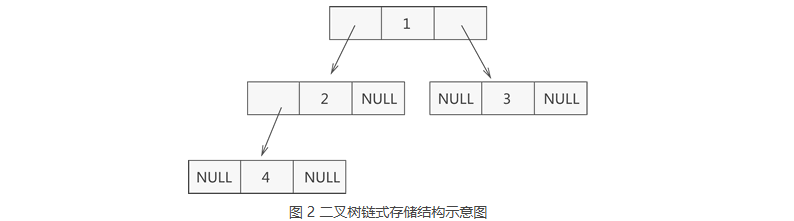

因此，图 1 对应的链式存储结构如图 2 所示

3.2 节点构成

1
2
3
4
由图 2 可知，采用链式存储二叉树时，其节点结构由 3 部分构成（如图 3 所示）：
1.指向左孩子节点的指针（Lchild）；
2.节点存储的数据（data）；
3.指向右孩子节点的指针（Rchild）；

四 示例代码

4.1 该节点结构的 C 语言代码

1
2
3
4
5
typedef struct BiTNode{
    TElemType data;//数据域
    struct BiTNode *lchild,*rchild;//左右孩子指针
    struct BiTNode *parent;
}BiTNode,*BiTree;

4.2 图 2 中的链式存储结构对应的 C 语言代码为：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
#include <stdio.h>
#include <stdlib.h>
#define TElemType int

typedef struct BiTNode{
    TElemType data;//数据域
    struct BiTNode *lchild,*rchild;//左右孩子指针
}BiTNode,*BiTree;

void CreateBiTree(BiTree *T){
    *T=(BiTNode*)malloc(sizeof(BiTNode));
    (*T)->data=1;
    (*T)->lchild=(BiTNode*)malloc(sizeof(BiTNode));
    (*T)->lchild->data=2;
    (*T)->rchild=(BiTNode*)malloc(sizeof(BiTNode));
    (*T)->rchild->data=3;
    (*T)->rchild->lchild=NULL;
    (*T)->rchild->rchild=NULL;
    (*T)->lchild->lchild=(BiTNode*)malloc(sizeof(BiTNode));
    (*T)->lchild->lchild->data=4;
    (*T)->lchild->rchild=NULL;
    (*T)->lchild->lchild->lchild=NULL;
    (*T)->lchild->lchild->rchild=NULL;
}
int main() {
    BiTree Tree;
    CreateBiTree(&Tree);
    printf("%d",Tree->lchild->lchild->data);
    return 0;
}

程序输出结果

1
4

五 三叉链表

5.1 三叉链表

1
2
3
其实，二叉树的链式存储结构远不止图 2 所示的这一种。
例如，在某些实际场景中，可能会做 "查找某节点的父节点" 的操作，

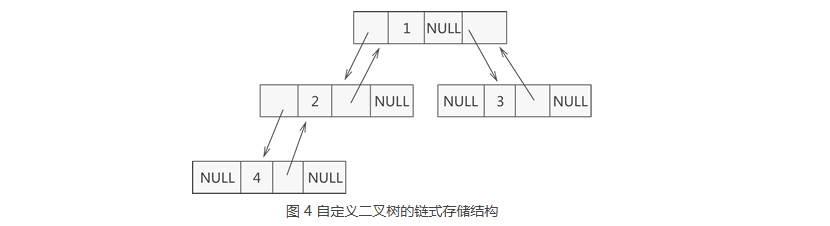

这时可以在节点结构中再添加一个指针域，用于各个节点指向其父亲节点，如图 4 所示：

5.2 说明

1
2
3
4
这样的链表结构，通常称为三叉链表。

利用图 4 所示的三叉链表，我们可以很轻松地找到各节点的父节点。
因此，在解决实际问题时，用合适的链表结构存储二叉树，可以起到事半功倍的效果。

六 参考

  • C语言中文网—二叉树的链式存储结构
