一 概述

1
2
3
4
1.十字链表中首元节点
2.十字链表中普通节点
3.十字链表存储有向图
4.示例代码

二 十字链表中首元节点

2.1 图示

1
2
3
4
5
6
7
8
前面介绍了图的邻接表存储法，本节继续讲解图的另一种链式存储结构——十字链表法。

与邻接表不同，十字链表法仅适用于存储有向图和有向网。不仅如此，十字链表法还改善了邻接表计算图中顶点入度的问题。

十字链表存储有向图（网）的方式与邻接表有一些相同，都以图（网）中各顶点为首元节点建立多条链表，
同时为了便于管理，还将所有链表的首元节点存储到同一数组（或链表）中。

其中，建立个各个链表中用于存储顶点的首元节点结构如图 1 所示：

2.2 说明

1
2
3
4
5
6
从图 1 可以看出，首元节点中有一个数据域和两个指针域（分别用 firstin 和 firstout 表示）：
1.firstin 指针用于连接以当前顶点为弧头的其他顶点构成的链表；
2.firstout 指针用于连接以当前顶点为弧尾的其他顶点构成的链表；
3.data 用于存储该顶点中的数据；
由此可以看出，十字链表实质上就是为每个顶点建立两个链表，
分别存储以该顶点为弧头的所有顶点和以该顶点为弧尾的所有顶点。

三 十字链表中普通节点

3.1 图示

1
2
注意，存储图的十字链表中，各链表中首元节点与其他节点的结构并不相同，
图 1 所示仅是十字链表中首元节点的结构，链表中其他普通节点的结构如图 2 所示：

3.2 说明

1
2
3
4
5
6
从图 2 中可以看出，十字链表中普通节点的存储分为 5 部分内容，它们各自的作用是：
1.tailvex 用于存储以首元节点为弧尾的顶点位于数组中的位置下标；
2.headvex 用于存储以首元节点为弧头的顶点位于数组中的位置下标；
3.hlink 指针：用于链接下一个存储以首元节点为弧头的顶点的节点；
4.tlink 指针：用于链接下一个存储以首元节点为弧尾的顶点的节点；
5.info 指针：用于存储与该顶点相关的信息，例如量顶点之间的权值；

四 十字链表存储有向图

4.1 图示

1

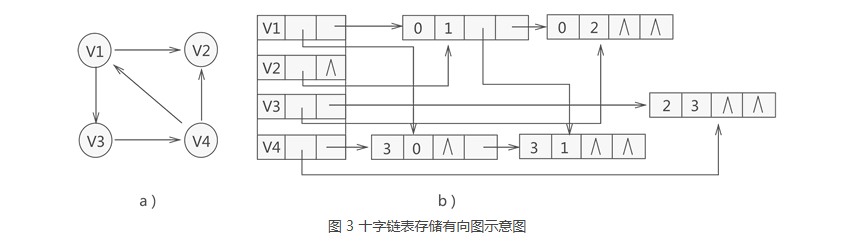

比如说，用十字链表存储图 3a) 中的有向图，存储状态如图 3b) 所示：

4.2 说明

1
2
3
4
5
拿图 3 中的顶点 V1 来说，通过构建好的十字链表得知，
以该顶点为弧头的顶点只有存储在数组中第 3 位置的 V4（因此该顶点的入度为 1），
而以该顶点为弧尾的顶点有两个，分别为存储数组第 1 位置的 V2 和第 2 位置的 V3（因此该顶点的出度为 2）。

对于图 3 各个链表中节点来说，由于表示的都是该顶点的出度或者入度，因此没有先后次序之分。

五 示例代码

图 3 中十字链表的构建过程转化为 C 语言代码为：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
#define  MAX_VERTEX_NUM 20
#define  InfoType int//图中弧包含信息的数据类型
#define  VertexType int
typedef struct ArcBox{
    int tailvex,headvex;//弧尾、弧头对应顶点在数组中的位置下标
    struct ArcBox *hlik,*tlink;//分别指向弧头相同和弧尾相同的下一个弧
    InfoType *info;//存储弧相关信息的指针
}ArcBox;
typedef struct VexNode{
    VertexType data;//顶点的数据域
    ArcBox *firstin,*firstout;//指向以该顶点为弧头和弧尾的链表首个结点
}VexNode;
typedef struct {
    VexNode xlist[MAX_VERTEX_NUM];//存储顶点的一维数组
    int vexnum,arcnum;//记录图的顶点数和弧数
}OLGraph;
int LocateVex(OLGraph * G,VertexType v){
    int i=0;
    //遍历一维数组，找到变量v
    for (; i<G->vexnum; i++) {
        if (G->xlist[i].data==v) {
            break;
        }
    }
    //如果找不到，输出提示语句，返回 -1
    if (i>G->vexnum) {
        printf("no such vertex.\n");
        return -1;
    }
    return i;
}
//构建十字链表函数
void CreateDG(OLGraph *G){
    //输入有向图的顶点数和弧数
    scanf("%d,%d",&(G->vexnum),&(G->arcnum));
    //使用一维数组存储顶点数据，初始化指针域为NULL
    for (int i=0; i<G->vexnum; i++) {
        scanf("%d",&(G->xlist[i].data));
        G->xlist[i].firstin=NULL;
        G->xlist[i].firstout=NULL;
    }
    //构建十字链表
    for (int k=0;k<G->arcnum; k++) {
        int v1,v2;
        scanf("%d,%d",&v1,&v2);
        //确定v1、v2在数组中的位置下标
        int i=LocateVex(G, v1);
        int j=LocateVex(G, v2);
        //建立弧的结点
        ArcBox * p=(ArcBox*)malloc(sizeof(ArcBox));
        p->tailvex=i;
        p->headvex=j;
        //采用头插法插入新的p结点
        p->hlik=G->xlist[j].firstin;
        p->tlink=G->xlist[i].firstout;
        G->xlist[j].firstin=G->xlist[i].firstout=p;
    }
}

提示，代码中新节点的插入采用的是头插法。
